電纜燃燒產煙透光率測量裝置(煙密度)
適用范圍
該裝置適用于最新的IEC61034-2019或GB/T17651.1和.2-2021《電纜或光纜在特定條件下燃燒的煙密度測定》的要求,廣泛運用于低煙無鹵電線電纜的透光率試驗。該系統具有計算機自動數據采集系統,原始數據自動保存和打印功能,完全符合標準的要求。
產品中心
適用范圍
該裝置適用于最新的IEC61034-2019或GB/T17651.1和.2-2021《電纜或光纜在特定條件下燃燒的煙密度測定》的要求,廣泛運用于低煙無鹵電線電纜的透光率試驗。該系統具有計算機自動數據采集系統,原始數據自動保存和打印功能,完全符合標準的要求。
技術參數
設備組成
光源:光源為通過一組透鏡系統的石英鹵素?zé)?,其參?shù)如下:
標稱功率:100W
標稱電壓:12V
標稱光通量:2000~3000lm
標稱色溫:2800~3200K
硅光電池接受器
硅光電池接受器安裝在一個直徑40mm長度150mm,且內表面無光澤的金屬管的一端。硅光電池接受器產生的信號用于計算機操作系統的數據采樣和分析。
工業控制機(含打印機)及操作軟件可測透光率范圍0~100%,
滿足IEC61034-2019或GB/T176511和.2-2021標準要求
整套試驗裝置包含下列設備:
①工業控制機(專用電腦)
②光源系統:直流電源(精度12±0.01V、進口可調焦距光源;光圈直徑¢1.5M
③接受系統:帶有放大器的硅光電池接受器
④數據處理系統:計算機控制系統、WINDOWS7支持的軟件系統、打印機;電腦桌面顯示燃燒室實時溫度、透光率和燃燒時間的曲線關系。測溫?zé)犭娕紴镵型。桌面有系統校準的零點和滿度調節。
⑤附件一套(電風扇、樣品固定架、酒精燃燒池、擋風板、排煙系統);電風扇滿足標準中第7章:煙的混合,標準要求¢300mm風量7m3/min~15m3/min可調節

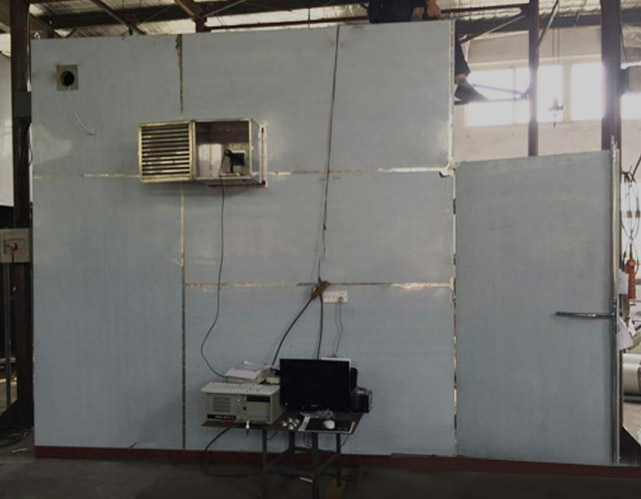

⑥27m3密封試驗間:由需方根據供方的圖紙施工
